デジタル周波数表示短波ラジオキット DSW-1


ケースへの組み込み例

こちらのキットは秋葉原山本無線メイカーズで取り扱い中です。

品切れ中です。再販予定は未定となっています。

※多回転ボリューム、ケース、陸軍ターミナルはキットには含まれません。


受信時の動画
受信日:6月8日22:00頃

※短波放送は受信時間、場所、アンテナによって受信状況が大きく異なる場合がありますので
参考程度にお願いします。

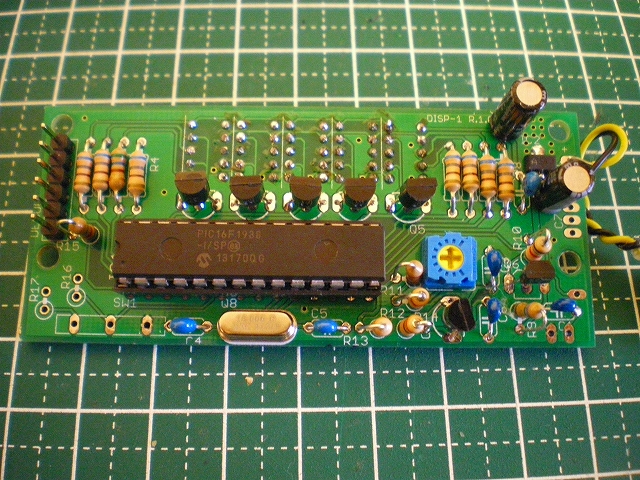

表示部基板組み立て例(部品面)


表示部基板組み立て例(半田面)

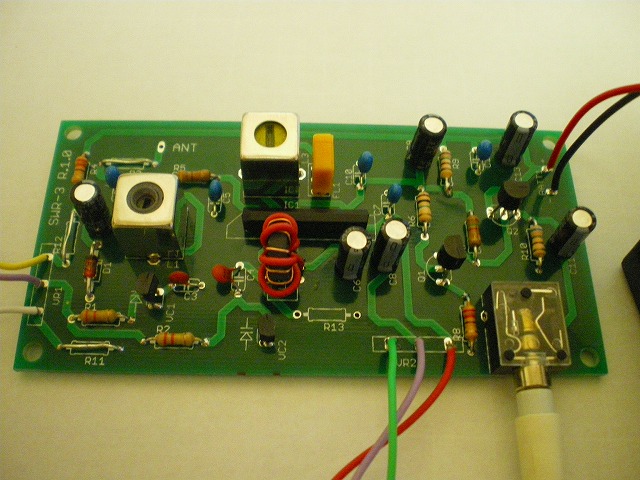

受信部基板組み立て例

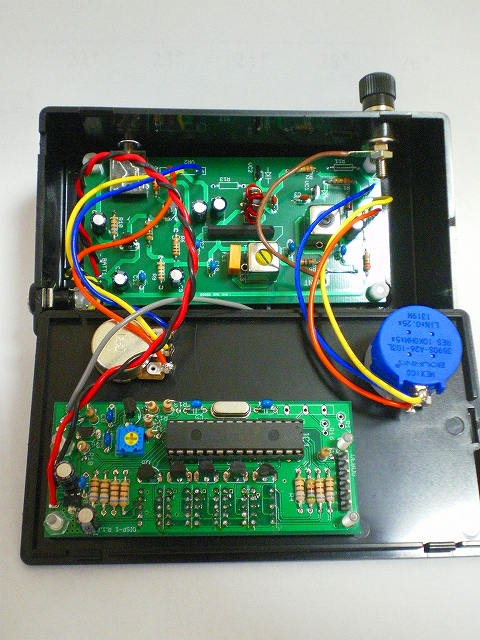

ケースへの組み込み例
この例ではケースはタカチ電機工業のSW-125 (W)125 x (H)H40 x(D)70 を使用しています。

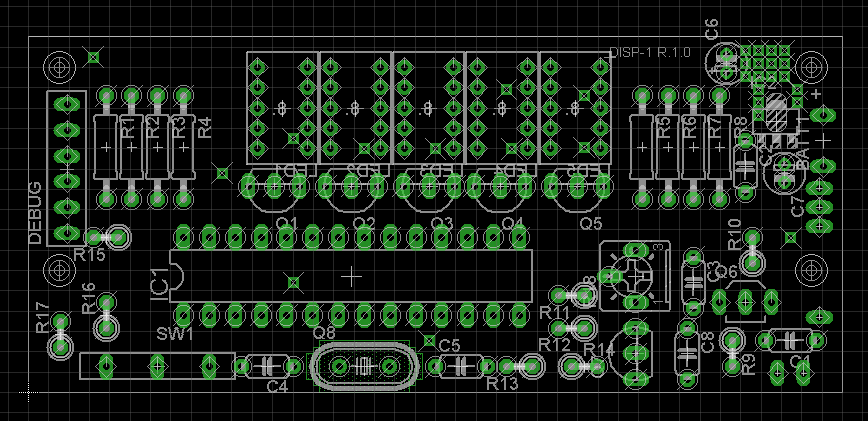

周波数表示部のプリント基板外寸(2mm/div) 80mm x 35mm


受信部のプリント基板外寸(2mm/div) 100mm x 50mm
