3石中波・短波ラジオキットSWR-2 Ver.2.0

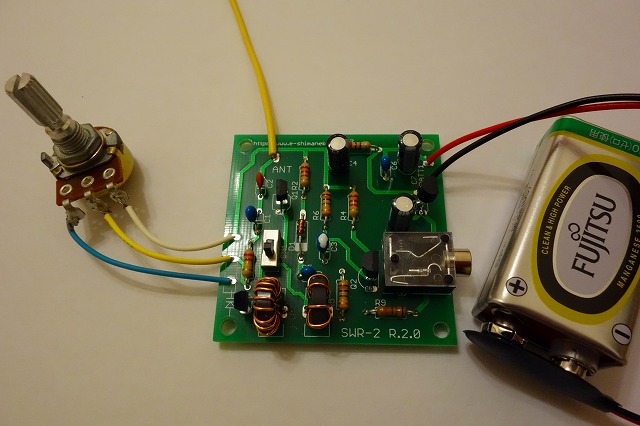

組み立て例
**本製品はキット品です。ご自身ではんだづけなどをし、組み上げていただく必要があります。

こちらのキットは下記の店舗で取り扱い中です。

・スイッチサイエンス(通販)


スペック

・受信周波数
短波　約3MHz〜9MHz
中波　600kHz〜1200kHz
スイッチでコイルを切り替えることによりバンドを切り替えています。
受信周波数帯域はコイルの巻き数を変えることで調整可能です。

・受信方式
高周波1段、低周波2段増幅ストレート方式

・電源電圧
DC9V(006P)


受信音サンプル
受信地:東京都調布市
ベランダの手すりにアンテナを接続して受信

受信日:12月7日9:00頃
短波モードでの受信音 72秒 (mp3ファイル:712KB)
（3MHz->9MHzの順にチューニングダイヤルを回しながら受信)


受信日:12月15日21:30頃
短波モードでの受信音 20秒 (mp3ファイル:712KB)
（北朝鮮の「朝鮮の声日本語放送」を受信)


受信日:12月7日9:15頃
中波モードでの受信音 47秒 (mp3ファイル:461KB)
（NHK->AFN->TBSの順にチューニングダイヤルを回しながら受信)

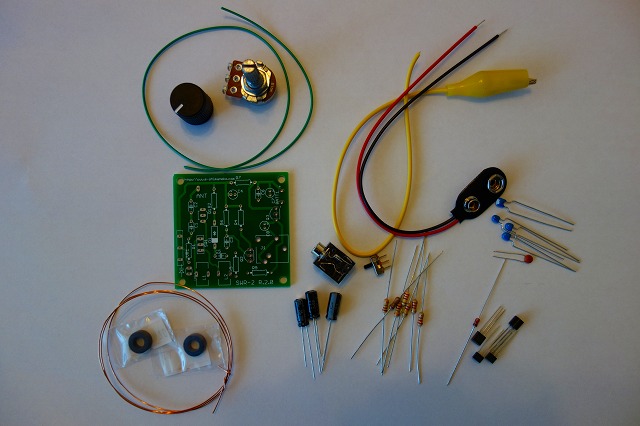

キット内容


※ラジオ放送は受信時間、場所、アンテナによって受信状況が大きく異なる場合がありますので
参考程度にお願いします。

３石中波・短波ラジオSWR-２ Ver.2組立説明書.pdf

免責事項
当キットを使用すること、及び利用方法で生じた損害・損失は、直接・間接を含め、如何なるものでも保証・責任を負うものでは有りませんのでご了承下さい。
