スーパーヘテロダイン7MHz SSB/CW受信機キット

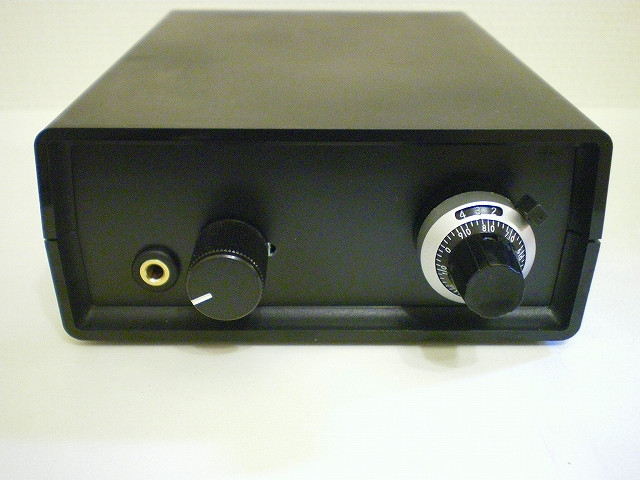

組み立て例

こちらのキットは秋葉原山本無線メイカーズで取り扱い中です。

品切れ中です。再販予定は未定となっています。

スペック
・受信周波数 6.8MHz〜7.3MHz(セットにより多少ばらつきがあります)
・受信モード SSB/CW
・受信方式 シングルスーパーヘテロダイン
・動作電圧 6V
・AGC回路内蔵
・中間周波数段にセラミックフィルタ使用
・穴あけ加工済みケース付き

SANYOのラジオ用IC LA1600を使った7MHzSSB/CW受信機キットです。
スーパーヘテロダイン受信方式を採用することにより
ダイレクトコンバージョンなどのストレート方式の受信機と比較して
高い感度と選択度を誇ります。
またVFO部はスチロールコンデンサを使用したクラップ発振回路を採用し低ドリフトです。
専用のプリント基板、穴あけ加工済みのケース付きで組み立てが容易です。


このキットでの受信の様子

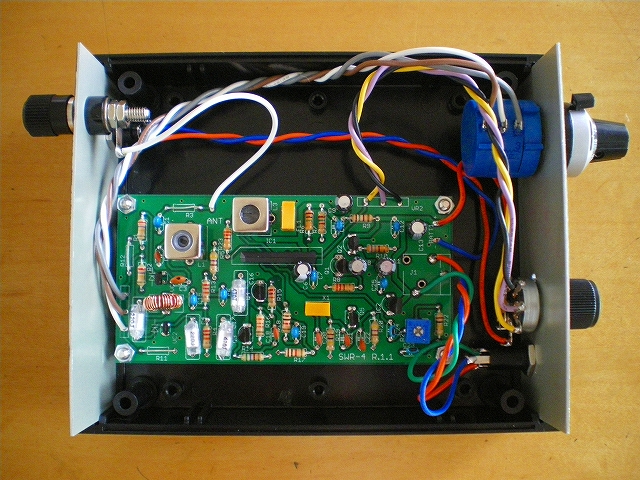

ケース内部

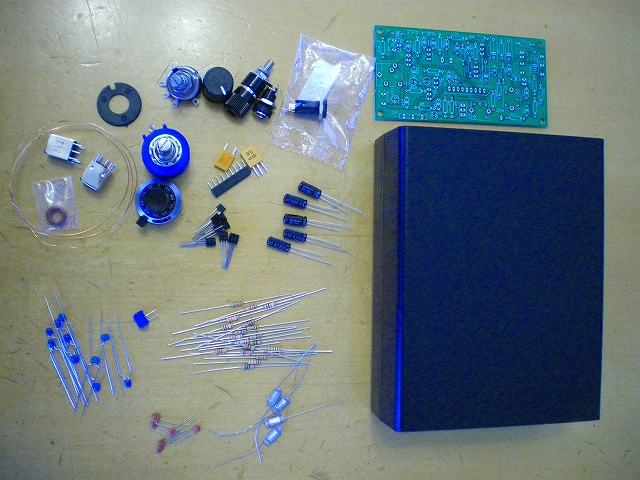

キット内容

※配線材は付属しませんので、別途ご用意ください。
　キット内容はオークションページでご確認ください。


※短波通信の受信は時間、場所、アンテナによって受信状況が大きく異なる場合がありますので
参考程度にお願いします。
