オンラインミーテイングスイッチャーキット　T-SWITCHER1


組み立て例
(ケース、スペーサーは含まれません)
**本製品はキット品です。ご自身ではんだづけなどをし、組み上げていただく必要があります。

こちらのキットは下記の店舗で取り扱い中です。

・スイッチサイエンス(通販専門):
オンラインミーテイングスイッチャーキット　T-SWITCHER1の販売ページ

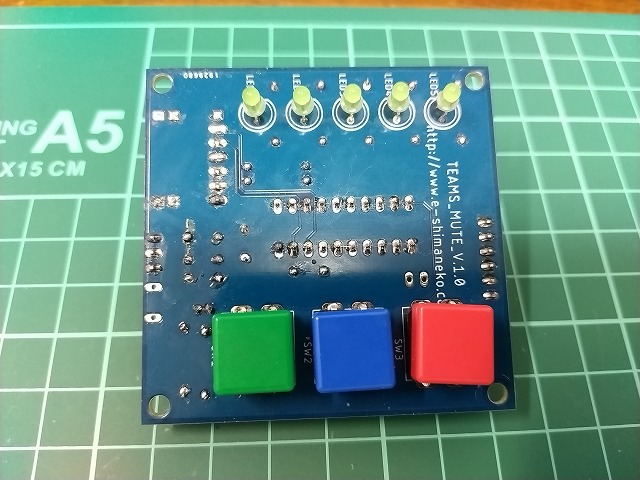

操作面実装例

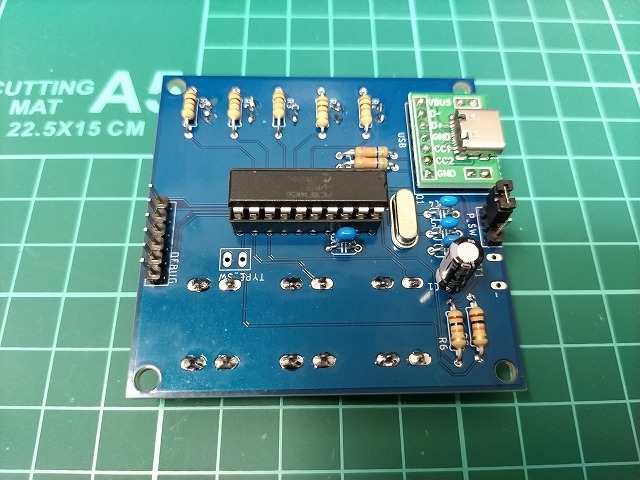

部品面実装例

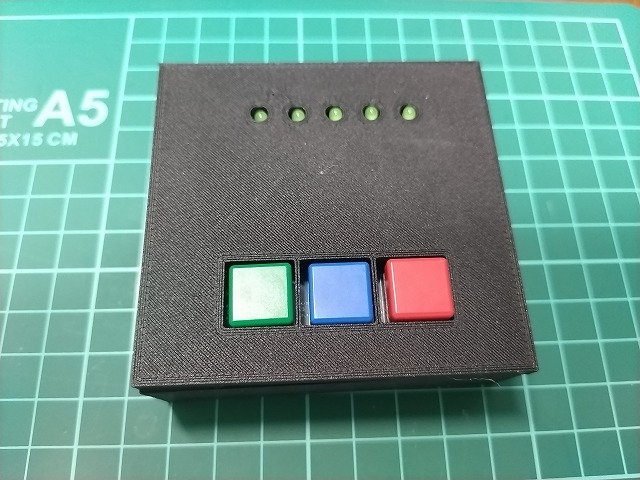

ケースへの実装例

〇スペック
・オンライン会議アプリのマイクミュートOn/Off、ビデオon/off、通話開始/終了をスイッチ1つで操作できるオンラインミーテイングスイッチャーキットです。
・TeamsとZOOMに対応しています。(ジャンパースイッチで切り替え)
・緑色のスイッチでビデオon/off、青色のスイッチでマイクミュートOn/Off、赤色スイッチの短押しで通話開始、長押し(1秒)で通話終了出来ます。
・Type-C USBコネクタでPCに接続して使用します。USBバス給電で動作します。
・PCに接続するとUSBキーボードと認識され、ボタンを押すとオンラインミーテイングアプリの各ショートカットキーの信号を出力する仕組みです。
・ショートカットキーの割り当てについては組み立て説明書を参照ください。
・プログラムはオープンソースとしていますので、ソースコードを修正することによりお好きな機能をスイッチに割り当てることができます。
・プログラムの変更にはPICKITなどPICマイコン用のデバッガと開発環境が必要です。各自でご準備ください。
・ショートカットキーはWindows用を使用しています(macで使用する場合はソースコードの修正が必要)

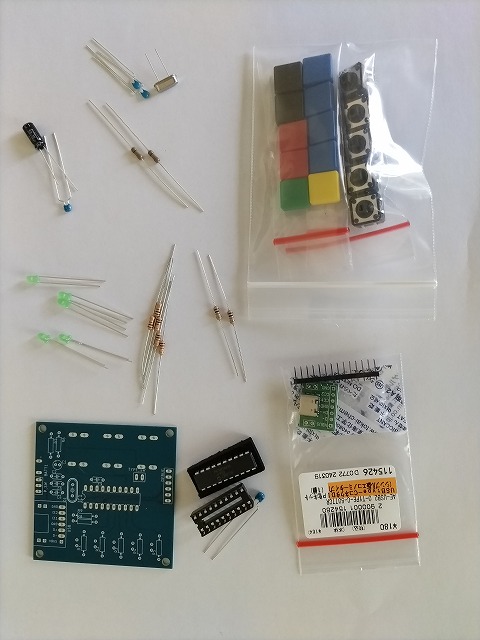

〇キット内容



〇ドキュメント
・組み立て説明書(pdf)
・回路図(pdf)
・MPLABXプロジェクトファイル
・ケースの3Dモデル(参考程度)


〇実際の動作の様子を動画にしました



〇免責事項
当キットを使用すること、及び利用方法で生じた損害・損失は、直接・間接を含め、如何なるものでも保証・責任を負うものでは有りませんのでご了承下さい。
